Comment obtenir des dessins de projet à partir d'une maquette BIM

02.05.2018

Voici un exemple inspiré par le projet de Casa en los Cisnes qui met en évidence comment produire de façon simple et personnalisée les plans d'exécution.

Les professionnels qui décident d'adopter la méthodologie BIM obtiennent de nombreux avantages en termes de qualité, de simplicité de conception et de temps d'exécution.

Parmi les principales caractéristiques, nous avons la possibilité de créer, à l'aide d'automatismes, tous les documents de projet tels que plans, élévations, coupes, coupes axonométrique, rapports, tableaux et abaques et d'obtenir facilement les plans d'exécution en fonction de nos exigences.



Casa en los Cisnes: organisation architecturale des espaces



Casa en los Cisnes est une résidence unifamiliale construite par l'architecte Esteban Fallone et située à Club De Campo Abril (Buenos Aires).

La structure est caractérisée par la présence de deux volumes orthogonaux.



Le rez-de-chaussée est relié directement au jardin par des fenêtres en ruban qui fournissent aux espaces intérieur une plus grande quantité de lumière naturelle.



Au rez-de-chaussée, nous trouvons la zone jour, une cuisine ouverte (open space), un petit bureau, une salle de bain et une buanderie.

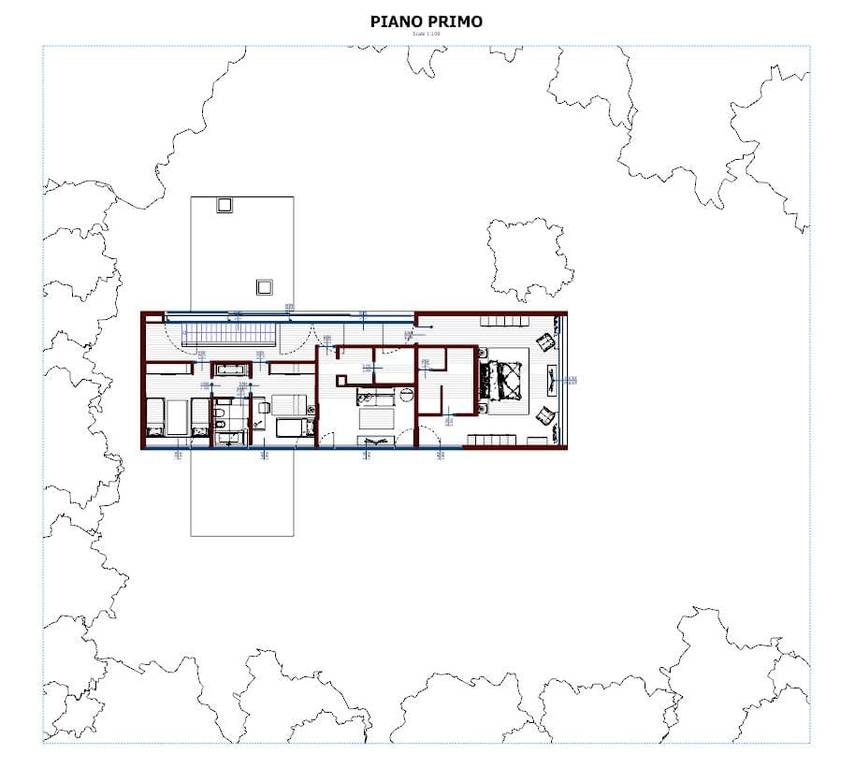

Au premier étage, dédié à la zone nuit, nous trouvons une grande suite parentale avec salle de bain et 2 petites chambres avec services annexes.



Les deux étages sont reliés par un escalier intérieur. Voyons ensemble comment produire les dessins du projet (plans, élévations, coupes, coupes axonométriques) à l'aide du logiciel de conception architecturale BIM Edificius.



Produire les dessins de projet : plan, élévation, coupe et coupe axonométrique



Avec Edificius, il est très facile de produire les dessins de projet à saisir dans les plans d'exécution.

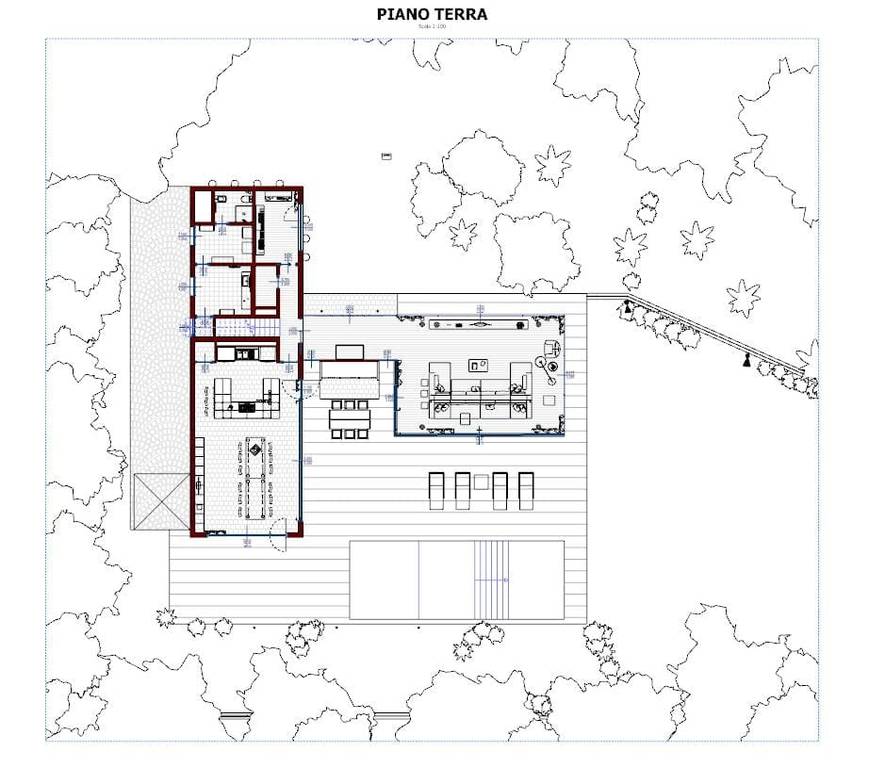

Commençons par le niveau rez-de-chaussée. En utilisant la fonctionnalité plan, nous produisons le plan du projet. Par la suite et de la même manière avec les fonctionnalités élévation et coupe nous produisons les même dessins.



Nous pouvons gérer les styles de représentation graphique des dessins, définir la cotation des pièces et saisir éventuellement des détails, pour chaque élément constituant notre bâtiment.

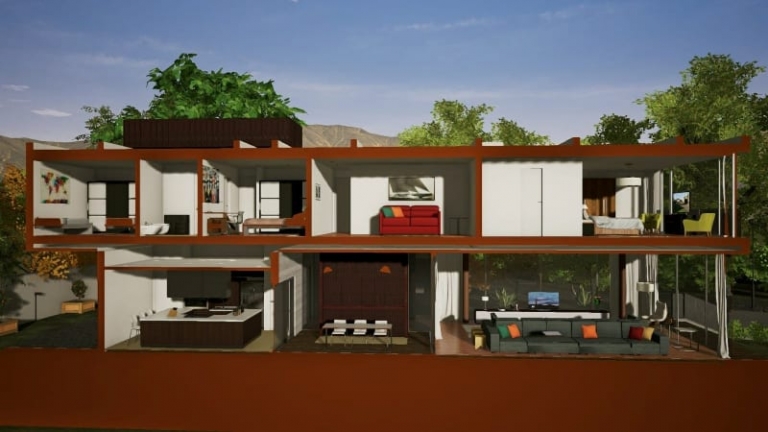

En sélectionnant le contour (dans le dessin coupe), nous pouvons activer la fonctionnalité coupe axonométrique, à laquelle il est possible d'affecter différentes propriétés : la couleur et la transparence. En outre, avec la fonctionnalité « couper » ou « ne pas couper », il est possible de sélectionner les objets à couper ou à ne pas couper.



Nous pouvons également produire un rendu statique de notre coupe axonométrique, ou encore la visualiser et la vérifier en temps réel grâce au Rendu Temps Réel (Real Time Rendering).



Réaliser des plans d'exécution : Casa en los Cisnes

En utilisant Edificius, nous nous déplaçons dans le plan d'exécution et avec des simples opérations de glisser/ déposer nous saisissons les dessins produits : élévation, plan, coupe, coupe axonométrique.



Découvrez Edificius, le logiciel BIM de conception architecturale.









recevoir documentation complète





Voici, ci-dessous, la vidéo qui illustre le fonctionnement du logiciel et une série de dessins et de rendus produits avec Edificius.
