Calcul, sélection et implantation automatique des radiateurs en réseau bitube ou monotube dans la maquette numérique Revit

FisaRAD est le résultat de la synthèse et d'une mise à jour majeure des logiciels HydroCAB et HydroBUS qu'il remplace dorénavant. FisaRAD est un logiciel particulièrement bien adapté pour les Bureaux d'Etudes et les Entreprises de chauffage.



Associé à Fisa-BiM CVC, la boite à outils pour la conception et le tracé spécifiques au CVC et à la plomberie, FisaRAD permet de calculer la puissance à fournir pour chaque pièce de la maquette Revit® et sélectionne le meilleur radiateur de la marque souhaitée par l'utilisateur. FisaRAD s'appuie sur 30 bibles de radiateurs correspondants à plus de 30.000 références.



Une fois les radiateurs calculés suivant la loi d'eau choisie par l'utilisateur, FisaRAD produit la famille de radiateurs du projet avec toutes les informations techniques nécessaires :

- les dimensions (longueur, hauteur, épaisseur)

- la puissance à Delta-T 50° (EN 442)

- l'émission du radiateur en fonction de la loi d'eau

- la température intérieure du local (Ti)

- la température entrée radiateur (Te)

- la température sortie radiateur (Ts)

- le Delta-T qui définit la loi d'eau.

- le débit traversant le radiateur

- la perte de charge.

- 6 connections (3 pour l'alimentation, 3 pour le retour)



De retour dans Revit®, les radiateurs sont placés automatiquement avec l'outil Fisa-BiM CVC dans les pièces concernées.







FisaRAD détermine rapidement les radiateurs en réseau bitube ET monotube. FisaRAD est compatible avec Revit®, le logiciel BIM d'Autodesk® pour la modélisation des données du bâtiment.





Pour calculer des radiateurs il faut au départ connaître les déperditions local par local. Ces déperditions peuvent être calculées avec Vit'Deper, RapidDEP et Visual TTH. Visual TTH est un logiciel autonome mais s'interface naturellement à Revit® dans lequel il récupère nativement l'ensemble des métrés de parois, ouvrants, planchers et plafonds ainsi que les différentes orientations et ponts thermiques. On peut aussi utiliser pour cela les formats gbXML et IFC. Ces déperditions une fois calculées sont instantanément exportées dans FisaRAD.

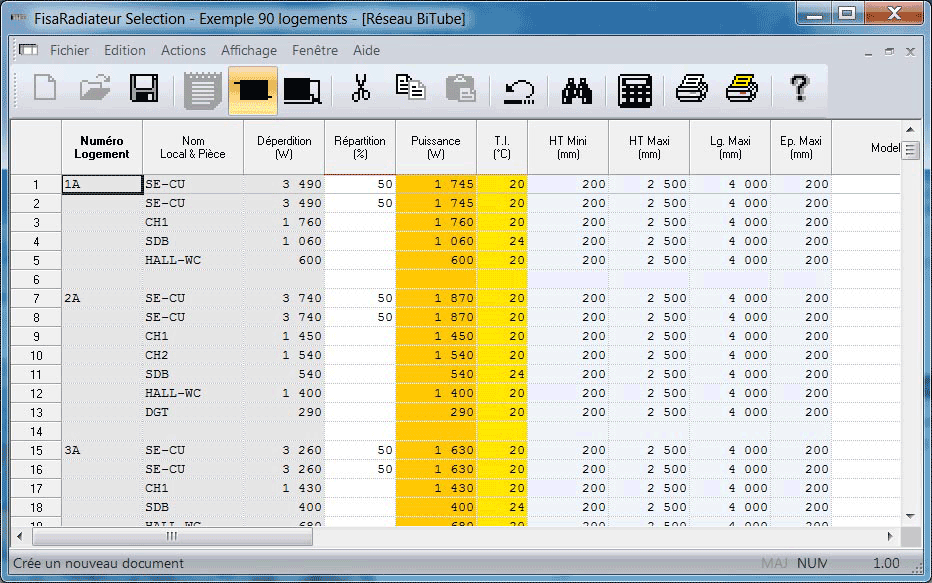

A défaut de pouvoir importer les déperditions de Vit'Deper, RapidDEP et Visual TTH il est possible de les saisir ligne à ligne dans FisaRAD ou de les copier/coller d'une feuille Excel. Pour un maximum de convivialité l'interface est identique à Excel.



La liste des corps de chauffe peut être exportée en fichier Excel.



FisaRAD s'interface avec TTH-EAU pour le calcul d'équilibrage et le dessin des réseaux en bitube
